磨粉生产线

工艺流程:颚式破碎机-- 提升机-- 料仓-- 振动给料机-- 磨粉机主机-- 风机-- 集粉器-- 除尘器,设备间通过管道装置连接。

磨粉生产线简介

磨粉生产线适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白灰、花岗岩、玄武岩、陶瓷、玻璃、煤炭、矿渣、粉煤灰等莫氏硬度不大于9.5级、湿度在6%以下的非易燃易爆的物料粉磨。广泛应用于矿业、电力、化工、建材、冶金、耐火材料、电厂脱硫、沥青拌合站、高速公路等行业的制粉加工,成品粒度在20—3250目范围内任意调节。

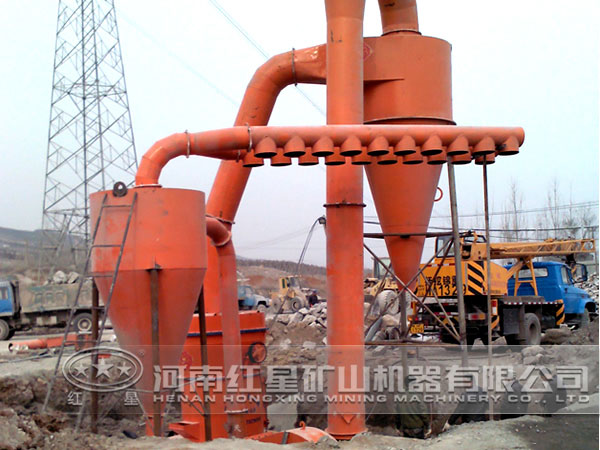

磨粉生产线

磨粉生产线工艺流程

颚式破碎机-- 提升机-- 料仓-- 振动给料机-- 磨粉机主机-- 风机-- 集粉器-- 除尘器,设备间通过管道装置连接。

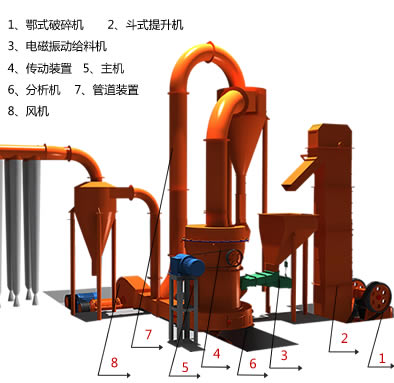

磨粉生产线工艺流程

该生产线是由鄂式破碎机、提升机、料仓、振动给料机、磨粉机主机、管道装置、鼓风机、配电柜等组成。物料由鄂式破碎机破碎,达到所需要的粒度后,由提升机将物料送到料仓,再由振动给料机将碎料连续均匀地送入主机进行研磨,粉磨后的成品经风机进行分级,符合规定的粉沫随气流进入收集器内,进行分离收集,再经出粉管排出即为成品粉末。气流再由大旋风收集器上端回风管吸入鼓风机。本生产线整个气流系统是密闭循环的,并且是在正负压状态下循环流动的。在磨室内被磨物料中有一定的含水量,研磨时产生热量导致磨室内气体蒸发改变了气流量,同时由于整机各管道结合处密封不严等,外界气体被吸入,使循环气流风量增加,为此通过调整风机和主机之间的余风管来达到气流的平衡,并将多余的气体导入布袋除尘器内,把余气带入的细粉子收集下来,余气被净化后排出。

磨粉生产线设备配置

磨粉生产线通常由颚式破碎机(或锤式破碎机)、斗式提升机、料仓、电磁振动给料机、磨粉机主机、分析机(选粉机)、辅机、风机、集中电控等设备组成,根据用户的不同需要磨粉生产线主机可选择配置高压悬辊磨粉机、梯形磨粉机、雷蒙磨粉机等。

颚式破碎机

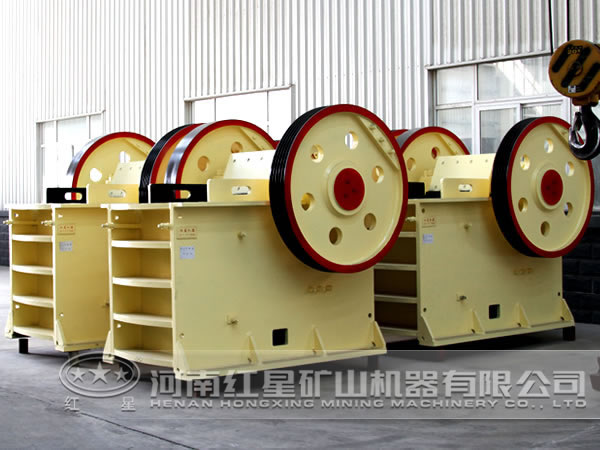

颚式破碎机

颚式破碎机用于磨粉生产线上的物料的破碎工作很重要,其不仅能影响磨粉的生产效率,也能影响经济指标。物料的破碎粒度满足物理粉磨的生产工艺条件,才能取得较高的选矿效益。矿石的粉碎步骤是磨粉生产环节的投资比较大的生产环节,颚式破碎机为选别作业提供适宜的物料,破碎 的好坏,直接影响着磨粉作业的综合经济效益。

颚式破碎机应用到磨粉生产线的 到工序,从颚式破碎机中会出现两种石子,石子的出料直径约为1mm-200mm之间,出料的粒度可以根据需求进行调节。石料破碎后经过振动筛进行自动的分离处理,满足生产要求的,通过传输带传送到磨粉机进行研磨的处理,生产出我们需要的物料。不能满足要求的,传输带自动把石料重新传回颚式破碎机,进行二次的破碎处理直到满足磨粉机的生产需求。

雷蒙磨粉机

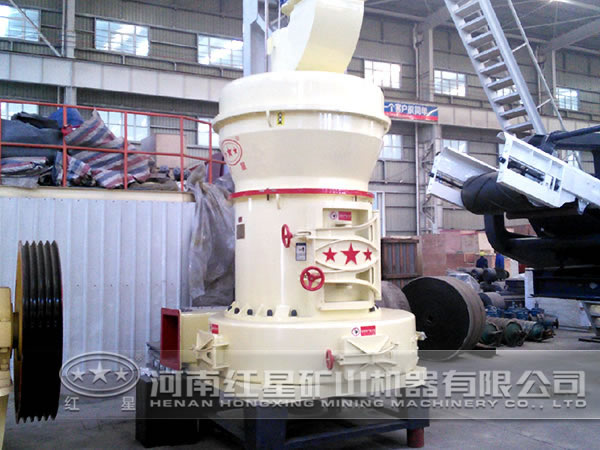

雷蒙磨粉机

雷蒙磨是整个生产线中,使物料转变成成品的一环,所以是主导。物料经粉碎到所需粒度后,由提升机将物料送至储料斗,再经振动给料机将料均匀连续的送入雷蒙磨粉机主机磨室内,由于旋转时离心力作用,磨辊向外摆动,紧压于磨环,铲刀铲起物料送到磨辊与磨环之间,因磨辊的滚动而达到粉碎目的。物料研磨后的细粉随鼓风机的循环风被带入分析机进行分选,细度过粗的物料落回重磨,合格细粉则随气流进入成品旋风集粉器,经出粉管排出雷蒙磨,即为成品。红星雷蒙磨粉机所具备的优势:

1.投资 。在同等的细度情况下,比气流磨投入少, ,回收周期短;

2.同等的成品细度及功耗下,比气流磨和搅拌磨产量高45%以上;

3.易损件损耗低,所有易损件均采用高耐磨材料,比普通磨粉机设备的易损件使用寿命长;

4.磨腔内运转安全可靠,与普通磨机相比,密封性能更好;

5.成品细度高,产品细度可达到325-2500目范围。

电磁振动给料机

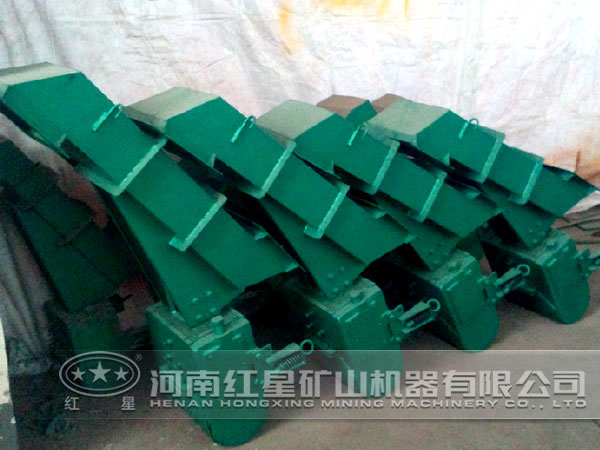

电磁振动给料机

电磁振动给料机在磨粉生产线上主要把块状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀连续或定量的给到受料设备中。是一个较为完整的双质点定向强迫振动的弹性系统电磁振动给料机工作原理,整个系统工作在低临界共振状态,主要利用电磁激振器驱动槽体以一定的倾角做往复振动,使物料沿槽移动。

斗式提升机

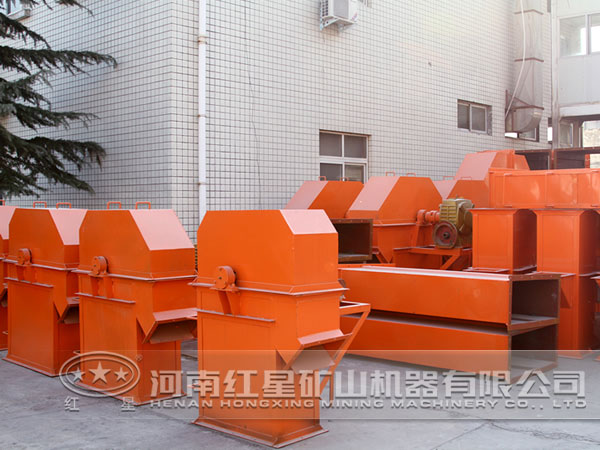

斗式提升机

斗式提升机是一种用皮带或链条为牵引 的垂直提升设备,运输物料高度可达10-80米。适用于各种粉状,料状、小块物料的提升运输。如:煤、水泥、石块、砂、粘土、矿石等,由于提升机的牵引 是环行链条,因此允许输送温度较高的材料(物料温度不超过250 ℃)。一般输送高度 可达40米, 可达80米。

选粉机

选粉机分级精度高,切点准,是磨粉生产线 的分级设备。配有强力粉体分离装置,可以使粉体得到充分的分散,获得分级粒度小、分级精度高的粉体。高精度分级,产品成品细度在5-200um(80-2500目)范围内连续可调;采用特殊的防磨损技术,可分级超硬物料。

脉冲除尘器

脉冲除尘器的清灰 由链传动装置和切换脉动阀组成,具有结构简单,运行可靠、维修方便、除尘设备效率高等特点,根据处理气量的大小,本脉动反吸反吹袋式除尘器有不同数量的单元组合,分为3-14个单元组合形式。

我公司生产的磨粉生产线拥有良好的性能,具有环保节约能源的功能。 研制出的环保超细磨粉机,具有国际先进技术水平,拥有多项自主技术产权的 粉磨设备,是我公司 在长期的磨机研发经验的基础上,根据磨粉机生产线用户的使用与建议,经潜心研究创新设计出的磨粉机,该磨粉机设备讲究时效,短期内创造更多的经济效益
