钨锡矿分级机

首页 > 物料加工 > 钨锡矿 > 钨锡矿分级机

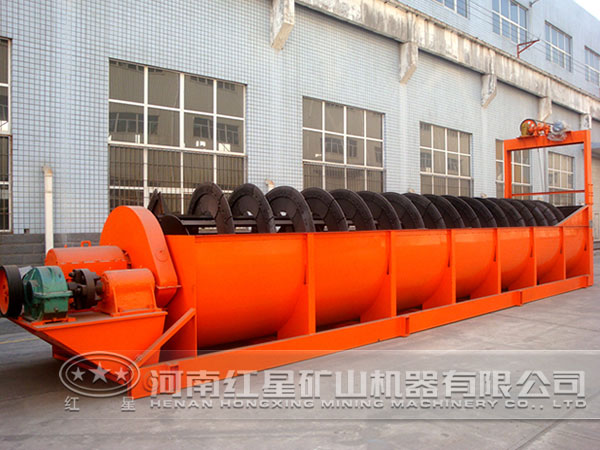

钨锡矿分级机

钨锡矿分级机

【水槽长度】:≤3000-14300mm

【螺旋直径】:300-3000mm

全国销售热线:0371-6777 2626

点击询价 查看优惠设备

产品优势

钨锡矿分级机简介

我国钨锡矿多为高中温热液锡铜矿床、矽卡岩型铁锡矿床、热液型锡铅锌矿床、高温热液脉状锡石-石英型矿床与锡石-硫化物型矿床、中低温-高中温热液交代型矿床、冲积砂矿床等。锡主要与铁矿、钨矿共生,与铜矿、铁矿、钽矿、铅锌矿等伴生。

钨锡矿选矿过程中,因为伴生矿众多,需要进行分级选别,这就需要专业的钨锡矿分级机进行分选处理。钨锡矿分级机适用于选矿厂与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,或金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。

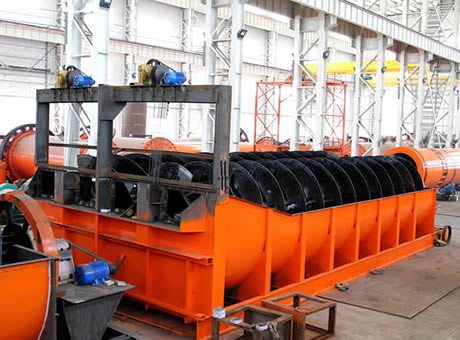

钨锡矿分级机

钨锡矿分级机结构及工作原理

分级机主机结构由四个角锥形分级箱依次连接,安装成阶梯形。由于四个角锥形分级箱的横截面积是依次增大的,故形成的上升水流速度依次减小。角锥箱下部有搅拌室,矿浆在其中形成干涉沉降条件。带有玻璃观察窗的分级室与搅拌室紧密相连,该处的横截面积最小,矿粒受到 分级。高压水可切向给入涡流箱,形成 上升水。缓冲箱起缓冲作用,避免在连续排矿过程中产生向下急流而破坏分级过程。提升杆下端有控制排矿的锥形阀,蜗轮传动 带动搅拌器转动,蜗轮上的凸轮可周期地提起提升杆,使锥形阀打开,排出沉砂。

分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

红星钨锡矿分级机优势

为适应市场需求,在原分级机原理的基础上,推出钨锡矿分级机,其采用 的制造工艺,选用最 的制作材料,重型化的转子设计,以及严格的检测手段,对转子进行分析确保稳定可靠,保证高质量的转子。其改进的调整装置,减少了停机和检修的时间,独特的螺旋固定装置,使得工作中机体的可靠性更高,从而使其在粗中碎作业过程中很好得筛分砂石骨料,简化工艺流程,节省了时间和成本。根据加工物料的硬度和出料物料的细度以及最终产量,矿用分级机配合球磨机、小型破碎机结合生产,很大程度上提高了产品质量,得到了市场的认可。

分级设备产品的不断丰富满足了工业生产的不同需求,同时也在不断推进矿山机械行业技术水平的不断进步。我们红星分级机厂家就是在不断的发展中升级我们的设备,以优质的设备满足用户需要。,欢迎前来我公司咨询选购设备。

河南钨锡矿分级机生产厂家地址:河南省郑州市高新区檀香路8号

郑州钨锡矿分级机价格咨询电话:0371-67772626

技术参数

型号 螺旋直径(mm) 螺旋转速(r/min) 水槽长度(mm ≤) 电动机功率(kw ≤) 外形尺寸(mm≤) 机重(t)
传动用 升降用 长
FG-3 300 12-30 3000 1.1 ---- 3850 490 1140 0.7
FG-5 500 8-12.5 4500 1.1 ---- 5430 680 1480 1.9
FG-7 750 6-10 5500 3 ---- 6720 980 1820 3.1
FG-10 1000 5-8 6500 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 7.5 9600 1240 2680 6.2
FG-12 1200 4-6 6500 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 15 4.4 8230 2790 3110 15.8
2FC-12 8400 15 4.4 10370 2790 3920 17.6
FG-15 1500 4-6 8300 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 15 4.4 10410 3390 4080 22.1
2FC-15 10500 15 4.4 12670 3370 4890 30.7
FG-20 2000 3.6-5.5 8400 11-15 3 10790 2530 4490 20.5
FC-20 12900 11-15 3 15610 2530 5340 28.5
2FG-20 8400 22-30 6 11000 4600 4490 35.5
2FC-20 12900 22-30 6 15760 4600 5640 48.7
FG-24 2400 3.67 9130 15 3 11650 2910 4970 26.8
FC-24 14130 18.5 4 16580 2930 7190 41.0
2FG-24 9130 30 6 12710 5430 5690 45.8
2FC-24 14130 37 8 17710 5430 8000 67.9
2FG-30 3000 3.2 12500 40 8 16020 6640 6350 73.0
2FC-30 14300 --- --- 17091 --- 8680 84.8
