钨锡矿浮选机

首页 > 物料加工 > 钨锡矿 > 钨锡矿浮选机
钨锡矿浮选机

钨锡矿浮选机

【有效容积】:0.37-8m³

【生产能力】:0.2-8m³/min

全国销售热线:0371-6777 2626

点击询价 查看优惠设备

产品优势

钨锡矿浮选机简介

钨锡矿的原矿为高、中温热液锡石硫化矿床。矿物组成复杂,金属矿物有磁黄铁矿、磁铁矿、黄铁矿、毒砂、辉铋矿、方铅矿、闪锌矿及黄铜矿等,非金属矿物有碳酸盐、硅酸盐和卤化物。锡石为黄褐色及黑色,呈微细粒嵌布,大部分呈粉状集合体嵌布在磁黄铁矿中,少部分呈散粒状分布于磁铁矿和矽卡岩矿物中。由于钨锡矿矿石性质较为复杂,需要对其进行浮选才能 对金属矿的高产选别,这就需要红星机械打造的钨锡矿浮选机。

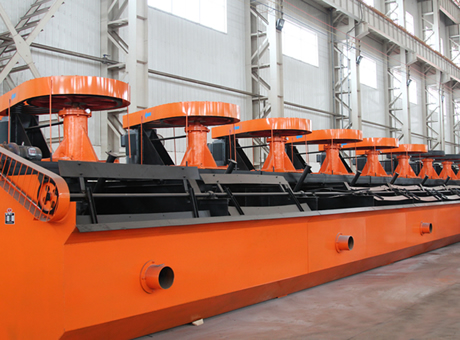

钨锡矿浮选机

钨锡矿浮选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与 物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面。

钨锡矿浮选机结构组成

钨锡矿浮选机主要由槽体、叶轮、定子、分散罩、假底、导流管、竖筒、调节环等组成。

1.槽体

充气式浮选机的槽体设计为U形,有利于粗重矿粒返回叶轮区进行再循环,避免矿砂堆积、减少矿浆短路现象。

2.主轴

一般充气式浮选机由于压入低压空气,降低了叶轮中心区的负压,使之难以吸浆。因此,设计了具有搅拌区和吸浆区的主轴部件,两区由隔离盘隔开。

3.叶轮

叶轮是浮选机的主要部件,是浮选机设计的关键之一。为了把充气搅拌区和吸浆区分开,叶轮设计成具有被隔离盘分开的上、下叶片。

4.定子

充气式浮选机定子除了使旋转的矿浆径向流动和剪切空气外,还必须使经叶轮下叶片冲入矿浆中的空气 定子的阻挡,能顺利进入主槽中,而不会通过叶轮上叶片进入吸浆区。

钨锡矿浮选机性能特点

1、叶轮由自闭式双截锥体组成,可产生强的矿浆下循环;

2、搅拌强度适中,固体颗粒悬浮良好;

3、槽内矿浆循环好,页面平稳,槽内矿浆无旋转现象,无翻花;

4、每槽兼有吸气、吸浆和浮选三重功能,自成浮选回路,不需任何辅助设备,水平配置,便于流程的变更;

5、气泡利用率大气泡在槽内的时间随槽深而延长工,因而气泡与矿粒碰撞机会相应增加;

6、能吸入足量的空气和矿浆,易损件寿命长,特别是叶轮,定子的寿命比同类浮选机延长一 以上。

钨锡石浮选实例

某地锡矿的原矿为高、中温热液锡石硫化矿床。矿物组成复杂,金属矿物有磁黄铁矿、磁铁矿、黄铁矿、毒砂、辉铋矿、方铅矿、闪锌矿及黄铜矿等,非金属矿物有碳酸盐、硅酸盐和卤化物。锡石为黄褐色及黑色,呈微细粒嵌布,大部分呈粉状集合体嵌布在磁黄铁矿中,少部分呈散粒状分布于磁铁矿和矽卡岩矿物中。晶粒 者0.55mm,最小者0.002mm,一般介于0.15~0.02mm之间。锡石浮选的给矿为脱硫、脱铁及摇床回收粗粒锡石后的尾矿。

摇床尾矿先进浓密机脱水,脱水后经离心机丢尾矿。离心机精矿再经浓密机脱水后进搅拌槽加 调浆。用水杨氧肟酸作捕收剂,碳酸钠调整矿浆pH值为7~8,栲胶作抑制剂,2号油作起泡剂。经过一粗、二扫、三精和一次精扫选出锡精矿。原矿含锡1.0%~1.3%,浮选精矿品位1.3%~16%,回收率72%~76%。 生产实践表明,低毒的水杨氧肟酸,完全能够取代剧毒的胂酸,大大减少了 剂生产和使用中的环境污染问题。

红星浮选机常见致力为您提供最为经济、合理的投资方案,根据您的需求与实际情况进行合理规划,您可以直接致电公司服务号码进行详细、全面、准确咨询。

河南钨锡矿浮选机生产厂家地址:河南省郑州市高新区檀香路8号

郑州钨锡矿浮选机价格咨询电话:0371-67772626

技术参数

SF型浮选机技术参数

型号 SF0.37 SF0.7 SF1.2 SF2.8 SF4 SF8
槽体容积(m³) 0.37 0.7 1.2 2.8 4 8
叶轮直径(mm) 300 350 450 550 650 T60
生产能力(m³/min) 0.2-0.4 0.3-0.9 0.6-1.2 1.5-3.5 0.5-4 4-8
叶轮转速(r/min) 352 400 312 268 238 191
电动机 型号 ①Y90L-4 ①Y100L2-4 ①Y132M2-6 ①Y160L-6 ①Y180L-6 ①Y250M-8
②Y90S-4 ②Y90S-4 ②Y90S-4 ②Y90S-4 ②Y90L-4 ②Y100L-6
功率(kw) ①1.5 ①3 ①5.5 ①11 ①15 ①30
②1.1 ②1.1 ②1.1 ②1.1 ②1.5 ②1.5
外型尺寸(mm) 700×700×750 900×820×950 1100×1100×1100 1700×1600×1150 1850×2050×1200 2200×2900×1400
单槽重量(kg) 468 600 1373 2338 2660 4486

XJK系列浮选机技术参数

型号说明 XJK-0.35(3A) XJK-0.62(4A) XJK-1.1(5A) XJK-2.8(6A) XJK-5.8(7A)
有效容积(m³) 0.35 0.62 1.1 2.8 5.8
生产能力(m³/min) 0.18~0.4 0.3~0.9 0.6~1.6 1.5~3.5 3~7
转速(r/min) 470 400 330 280 240
叶轮直径(mm) 300 350 500 600 750
配套电机 型号 转子 Y90L-4 Y100L2-4 Y132M2-6 Y160L-6 Y200L2-6(Y225M-6)
刮板 Y90S-4 Y90S-4 Y90S-4 Y90S-4 Y90L-4
功率(kw) 叶轮电机 1.5 3 5.5 11 22(30)
刮板电机 1.1 1.1 1.1 1.1 1.5
重量:(t/单槽) 0.43 0.86 1.38 2.33 3.533
