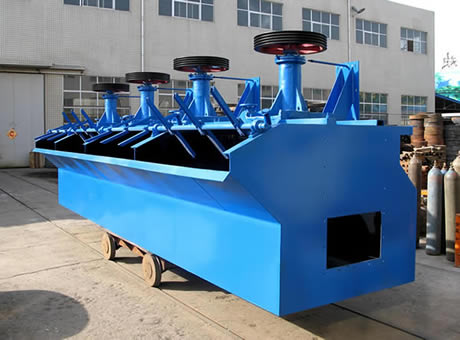

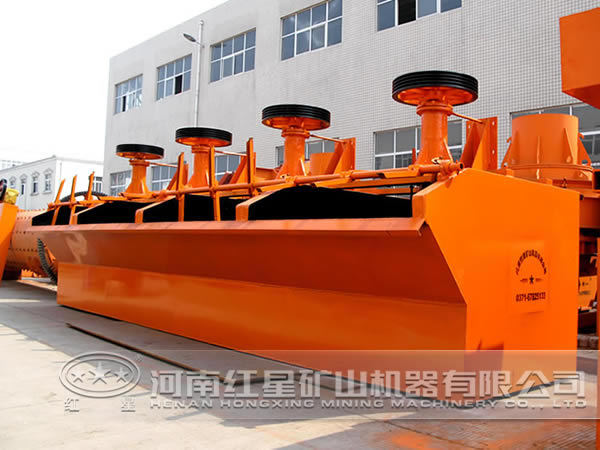

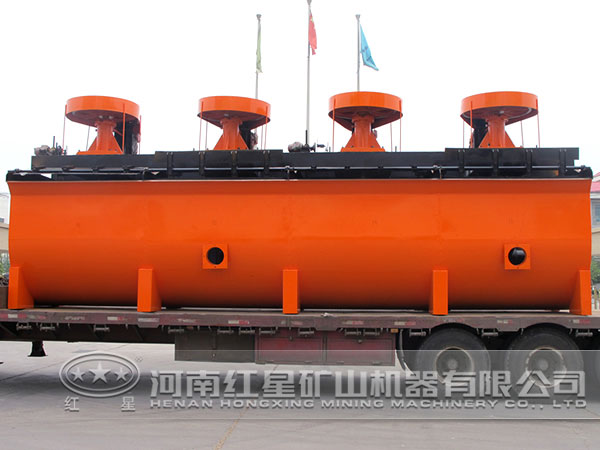

铜矿浮选机
【有效容积】:0.37-8m³
【处理能力】:0.2-8m³/min
全国销售热线:0371-6777 2626
当前科技的日益快速发展和矿山业中选矿机械化程度的提高,诸多铜矿选矿厂的杂质含量也越来越高,这就直接降低了铜矿石资源的回收利用率,同时也大大降低了铜矿选矿厂的经济效益。而铜矿浮选机作为主要的铜矿选矿设备,在提高铜矿石分选率占据着关键性的作用。所以,我公司打造了高产的铜矿浮选设备,以提高选矿的经济效益。
我公司在研究开发新型铜矿浮选机时,我们加入了全新的生产理念和全新的技术水平, 我们的市场进入全新的发展阶段。铜矿浮选机是进行浮选的重要装置,矿浆经过充分的充气搅拌后,有用矿物富集,完成浮选作业。流程中重要的步骤是浮选 剂的选择和操作,这样才能达到好的选矿目的。与其它选矿方法相比,浮选选矿经济合理, 甚好。主要用于选别铜、锌、铅、镍、金等有色金属,也可以用于黑色金属和非金属的粗选和精选,能得到很高的选别指标。
铜矿浮选机由电动机三角代传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与 物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。
浮选过程中对铜矿浆的搅拌可以根据其作用分为两个阶段:一是矿浆进入浮选机之前的搅拌;二是矿浆进入浮选机以后的搅拌。前者是在调整槽中进行,它的作用是为了加速矿粒与 剂的互相作用。后者在浮选机中的搅拌则是为了使矿粒悬浮、气泡弥散,促使矿粒向气泡的附着。
部分:承浆槽。它有进浆口,以及调节矿浆面的闸门装置,它主要由用钢板焊成的槽体和钢板与圆钢焊成的闸门组成。
第二部分:充气装置。一般地它是由导管进气管组成,当工作中的叶轮旋转时,叶轮腔中产生负压,将空气通过中空的泵管吸入,并弥散在矿浆中形成气泡群,这种带有大量气泡的矿浆由叶轮的旋转力而被很快的抛向定子,进一步使矿浆中的气泡细化,及消除浮选槽中矿浆流的旋转运动,造成大量垂直上升的微泡,为浮选过程提供必要的条件。
第三部分:搅拌装置。它的作用主要是防止矿砂在槽体沉淀,它主要由皮带轮、叶轮、垂直轴等组成,叶轮是由耐磨橡胶制成的。
这种新型铜矿浮选设备的结构设计大大提高了设备的浮选效率,使得设备性能优势大大提升。
1、每槽兼有吸气、吸浆和浮选自成浮选回路,不需任何辅助设备,水平配置,便于流程的变更。
2、结构设计合理,叶轮与盖板间隙适当,有效防止磨损,并且盖板的耐磨性能非常高。
3、浮选速度快,对细粒级选择性高、粗粒级浮选 好。
4、槽内矿浆为下循环,有利于粗粒矿物的悬浮回。
5、内部槽体没有任何运转部件,这样有效的方便了设备的维护检修。
6、运转可靠性高,操作维护方便,矿浆液位单点控制,既可自动调节、也可手动。
7、叶轮由闭式双截锥体组成,可产生强的矿浆下循。

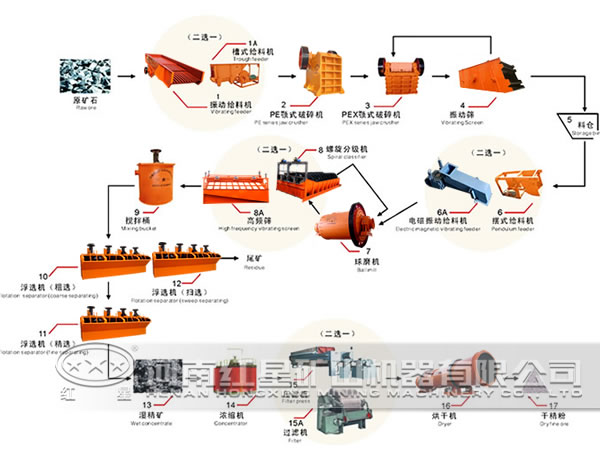

我公司生产的铜矿选矿生产线设备加入了 的生产元素,铜矿浮选设备也不例外。新的生产思路决定了我们在销售市场上的新道路,创新生产发展更广阔的市场范围,市场份额不断提高。
铜矿浮选机厂家地址:河南省郑州市高新区檀香路8号
BF系列铜矿浮选机技术参数
型号 | 槽容积 (m³) |
内部尺寸 (长×宽×高) (m) |
空气吸入量 (m³/㎡·min) |
安装功率 (kw) |
电动机型号 | 生产能力 (m³/min) |
单槽重量 (kg) |
BF-0.37 | 0.37 | 0.74×0.74×0.75 | 0.9~1.05 | 1.5 | Y90L-4 | 0.2~0.4 | 470 |
BF-0.65 | 0.65 | 0.85×0.95×0.9 | 0.9~1.10 | 3.0 | Y132S-6 | 0.3~0.7 | 932 |
BF-1.2 | 1.2 | 1.05×1.15×1.10 | 1.0~1.10 | 5.5 4.0 |
Y132M2-6 Y132M1-6 |
0.6~1.2 | 1370 |
BF-2.0 | 2.0 | 1.40×1.45×1.12 | 1.0~1.10 | 7.5 | Y160M-6 | 1.0~2.0 | 1750 |
BF-2.8 | 2.8 | 1.65×1.65×1.15 | 0.9~1.10 | 11 | Y180L-8 | 1.4~3.0 | 2130 |
BF-4.0 | 4.0 | 1.9×2.0×1.2 | 0.9~1.10 | 15 | Y200L-8 | 2~4 | 2585 |
BF-6.0 | 6.0 | 2.2×2.35×1.3 | 0.9~1.10 | 18.5 | Y225S-8 | 3~6 | 3300 |
BF-8.0 | 8.0 | 2.25×2.85×1.4 | 0.9~1.10 | 22 30 |
Y225M-8 Y250M-8 |
4~8 | 4130 |
BF-10 | 10 | 2.25×2.85×1.7 | 0.9~1.10 | 22 30 |
Y225M-8 Y250M-8 |
5~10 | 4660 |
BF-16 | 16 | 2.85×3.8×1.7 | 0.9~1.10 | 37 45 |
Y280S-8 Y280M-8 |
8~16 | 8320 |
BF-20 | 20 | 2.85×3.8×2.0 | 0.9~1.10 | 37 45 |
Y280S-8 Y280M-8 |
10~20 | 8670 |
BF-24 | 24 | 3.15×4.15×2.0 | 0.9~1.10 | 45 | Y280M-8 | 12~24 | 8970 |
SF系列铜矿浮选机技术参数
型号
|
SF0.37
|
SF0.7
|
SF1.2
|
SF2.8
|
SF4
|
SF8
|
|
槽体容积(m³)
|
0.37
|
0.7
|
1.2
|
2.8
|
4
|
8
|
|
叶轮直径(mm)
|
300
|
350
|
450
|
550
|
650
|
T60
|
|
生产能力(m³/min)
|
0.2-0.4
|
0.3-0.9
|
0.6-1.2
|
1.5-3.5
|
0.5-4
|
4-8
|
|
叶轮转速(r/min)
|
352
|
400
|
312
|
268
|
238
|
191
|
|
电动机
|
型号
|
①Y90L-4
|
①Y100L2-4
|
①Y132M2-6
|
①Y160L-6
|
①Y180L-6
|
①Y250M-8
|
②Y90S-4
|
②Y90S-4
|
②Y90S-4
|
②Y90S-4
|
②Y90L-4
|
②Y100L-6
|
||
功率(kw)
|
①1.5
|
①3
|
①5.5
|
①11
|
①15
|
①30
|
|
②1.1
|
②1.1
|
②1.1
|
②1.1
|
②1.5
|
②1.5
|
||
外型尺寸(mm)
|
700×700×750
|
900×820×950
|
1100×1100×1100
|
1700×1600×1150
|
1850×2050×1200
|
2200×2900×1400
|
|
单槽重量(kg)
|
468
|
600
|
1373
|
2338
|
2660
|
4486
|
